Nom de marque: | raycus |
---|---|
Certification: | ce |
Numéro de modèle: | raycus 4000 |
Les caractéristiques sont énumérées dans la table suivante
Caractéristiques du tableau 5
Produit SpecificationsModel du tableau 6 | C4000S | Conditions d'essai |
Caractéristiques optiques | ||
(w) de puissance de sortie nominal | 4000-4200 | |
Modes d'opération | CW/Modulated | |
État de polarisation | Aléatoire | |
Tunability de puissance de sortie (%) | 10~100 | |
Longueur d'onde d'émission (nanomètre) | 1080±5 | De puissance de sortie nominal |
Instabilité de puissance de sortie (%) |
±1 |
De puissance de sortie nominal |
Temps d'opération : ≥5h | ||
Température ambiante : 22±1℃ | ||
Fréquence de modulation (hertz) | 1~5,000 |
Impulsion minimum de laser width>160us |
Puissance rouge de laser de guide (mW) | 0.5~1 | |
Caractéristiques de sortie optiques de tête de QBH | ||
Qualité de poutre (mm×mrad) | 1.5~2 | De puissance de sortie nominal |
Diamètre de noyau de fibre (μm) | 50 | Diamètre personnalisable |
Ouverture numérique | 0,2 | |
Longueur de câble de la livraison (m) | 20 | Longueur personnalisable |
Caractéristiques électriques | ||
Alimentation d'énergie | C.A. de 380±10% V, 50/60Hz | |
Puissance maximale (W) | 12500 | |
Mode de contrôle | RS-232/AD/Ethernet | |
D'autres caractéristiques | ||

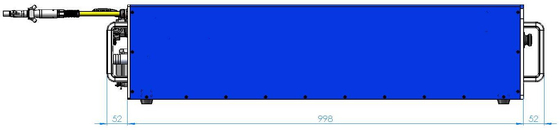

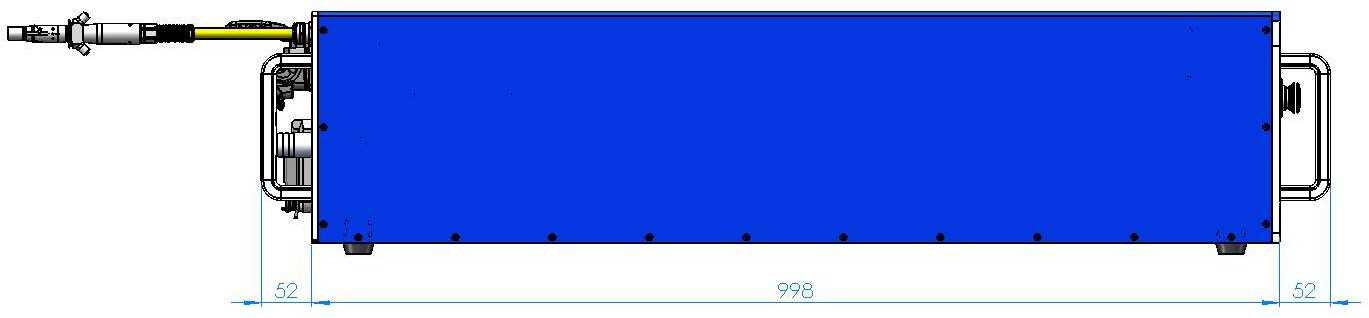

Dimensions (W×H×D) (millimètres) | 1 02×4 7×250 (incluez. poignées)) | |
Poids (kilogrammes) | <80> | |
Température ambiante de fonctionnement (℃) | 10~40 |
Humidité (%) | 30~70 | |
Température de stockage (℃) | -10~60 | |
Méthode de refroidissement | Refroidissement par l'eau |

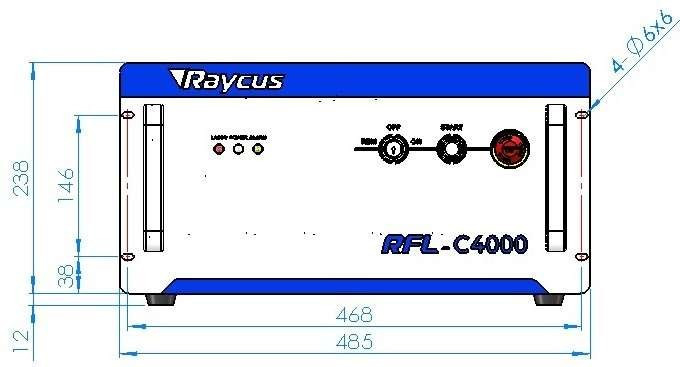

1. REM/OFF/ON : Commutateur principal, le commutateur électrique de système de contrôle du laser. Insérez la clé ; ou la rotation du dans le sens horaire principal à la position de "ON" ou dans le sens contraire des aiguilles d'une montre à la position de “rem” actionnera sur le système de contrôle de laser. Alors le laser entrera un mode de contrôle selon votre installation précédente sur le “CTRL-INTERFACE”. Vous pouvez vous référer au mode de contrôle 4,9 pour plus de détails.
2. PUISSANCE : La puissance de système de contrôle, LÉGÈRE, indique que le système de contrôle est
branché.
3. DÉBUT : Le bouton d'alimentation secteur de laser, VERT, quand ce bouton est enfoncé, le laser est prêt à émettre le laser.
4. Laser : L'indicateur d'émission de laser, ROUGE, illumine quand l'émission de laser est allumée.
5. ALARME : L'indicateur d'alarme, JAUNE, indique une condition d'erreur.
6. ARRÊT D'URGENCE : Appuyez-le pour arrêter le laser immédiatement. Quand le bouton est en “vers le bas” position, tournez-la dans le sens horaire pour libérer, mais le laser ne peut pas démarrer avant qu'il ait mis sous tension avec le commutateur principal pendant une deuxième fois.

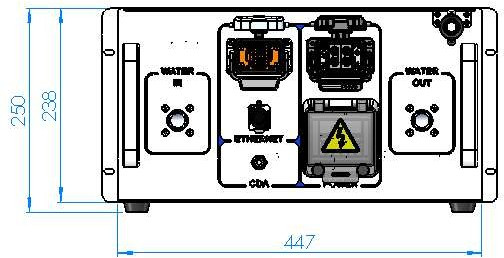

1. LE C.A.A ENTRÉ : La prise pour l'entrée de source d'approvisionnement qui peut seulement être jointe à la prise sur le cordon de secteur nous a fourni.
2. PUISSANCE : Commutateur d'air pour commander la commutation du C.A.
3. CTRL-INTERFACE : L'interface de contrôle, cette interface est des 24 connecteurs masculin d'aiguilles et elle est multifonctionnelle. Les utilisateurs peuvent placer le signal de commande d'analogue de mode et d'entrée de contrôle avec l'interface, aussi bien qu'obtiennent le signal de défaut de lui.
4. L'EAU : Connecteurs de tuyau, l'admission et débouché pour que l'eau de refroidissement entre et à retourne. (Voir le tableau 6 pour le modèle de laser et la taille correspondante de conduite d'eau pour des conditions de système de refroidissement)
5. ETHERNET : Interface d'Ethernet. Elle peut fournir des informations à télécommande et de stockage d'alarme pour le laser.
6. CDA : Entrée propre d'air sec. L'air sec propre est entrée ici pour empêcher la formation de rosée.
L'application de CDA :
Si le CDA est fourni par le client, il doit être refroidi et séché par le dessiccateur, alors a filtré par le filtre 5μm-particle et 0.3μm-particle, et le graisseur pulvérisé par 0.1μm. La température de CDA doit être de l'ordre de 5~40℃, et le point de condensation le plus élevé est 0℃ (on lui suggère que la température de CDA soit 5℃ au-dessous de la température de l'eau de refroidissement). La pression de CDA est en-dessous de 0,1 MPA, le débit est de 10 LPM, et le diamètre extérieur du tuyau joint au connecteur est 6mm.
Si le module de filtre de CDA fourni par Raycus est utilisé, le CDA devrait être également refroidi et séché par le dessiccateur, et la pression devrait être au-dessous de 0.8MPa, le diamètre extérieur du tuyau joint au connecteur est 6mm.
Le CDA devrait être minute de l'entrée 30 avant le début du laser. Si la température ambiante est au-dessous de 25℃ et l'humidité est en-dessous de 50%, le CDA est inutile.
Conditions de connexion de puissance du tableau 7
Modèle | RFL-C4000S |
Source d'approvisionnement | C.A. 50/60Hz de 380±10% V |
Cordon de secteur |
|
Une extrémité de cordon de secteur | Quatre fils ont marqué L1, L2, PE de L3and. |
Description de signe |
L1, L2, ligne de phase de L3-> La terre protectrice de PE-> |
Le CTRL-INTERFACE est pour le contrôle de laser, la désignation et la définition est ci-dessous :
Le schéma 8 CTRL-INTERFACE
Définitions du tableau 8 de 24 interfaces de la goupille CTRL
PIN Non. |
Nom |
Ligne marque |
Type |
Niveau |
Courant d'entraînement |
Temps de réponse typique |
Description |
1 | Interlock2A | ITL-2A |
La fermeture de contact a entré |
24VDC |
<1a> |
<500ms> |
Contact passif, non mis à la tension externe ou à la terre. |
2 | Interlock1A | ITL-1A | |||||
3 | Interlock1B | ITL-1B | |||||
4 | Interlock2B | ITL-2B | |||||
5 | RS232Tx | TX |
120ms |
Transmettez les données | |||
6 | RS232Rx | RX | Recevez les données | ||||
7 | RS232Com | LA terre | Retour RS-232 | ||||
8 |
Commutateur principal à distance |
RPA |
La fermeture de contact a entré |
24VDC |
<1a> |
<1s> |
Active l'alimentation d'énergie de système de contrôle interne en mode À DISTANCE. Contact passif, non relié à tension de xternal d'e ou fondre. |
9 |
RPB |
10 |
Bouton marche à distance |
START-A |
Entrée instantanée de fermeture de contact |
24VDC |
<1s> |
Dans | EXTÉRIEUR | mode, début | ||||||||
l'alimentation secteur de laser | ||||||||||||||||
approvisionnement. Contact passif, | ||||||||||||||||
11 |
START-B |
non relié à | ||||||||||||||
tension externe ou | ||||||||||||||||
fondre. | ||||||||||||||||
12 |
Entrée analogique pour commander le courant |
1-10V |
Entrée analogique |
1-10VDC |
1 mA |
100us |
Entrée analogique 1-10 VDC= 10 – 100% de point de consigne | |||||||||
13 |
Moniteur de puissance de sortie analogue |
AOUT |
Sortie analogique |
0-8VDC |
11mA |
100µs |
Sortie 0-8 volts continu (Référez-vous au rapport d'inspection du travail du travail pour des détails) |
|||||||||
14 |
COM analogue d'isolement |
GND1 |
Retour |
Retour pour des signaux sur les bornes 12, 13,19,22,23,24 | ||||||||||||
15 | Modulation+ | MOD+ | Entrée de Digital | 5-24VDC | 6 mA | 20µs | 5 -24 volts continu d'entrée | |||||||||
16 | Modulation | Mod | Retour | Retour pour le signal sur la borne 15 | ||||||||||||
17 |
Contrôle guidé de laser |
RED-LASE R |
Entrée de Digital |
5-24Vdc |
6 mA |
120ms |
Le bord positif active l'émission dans l'EXTÉRIEUR mode |
|||||||||
18 |
L'émission permettent |
LAS-C |
Entrée de Digital |
5-24VDC |
6 mA |
1ms |
Le bord positif active l'émission en mode À DISTANCE | |||||||||
19 |
Erreur système (ERREUR) |
S-ERR |
Sortie numérique |
24VDC |
100mA |
120ms |
Erreur de High=System |
|||||||||
20 |
Terrain communal de système |
GND2 |
Retour |
Retour pour la borne 17,18,21 |
||||||||||||
21 |
REMISE des erreurs |
REMISE |
Entrée de Digital |
5-24VDC |
6 mA |
120ms |
Remise de bord d'augmentation ( | |||||||||
alarme réglable) | ||||||||||||||||
22 | PRÊT | PRÊT | Sortie numérique | 24VDC | 100mA | 120ms | High=Laser est prêt | |||||||||
22 | La puissance a commencé | PUISSANCE | Sortie numérique | 24VDC | 100mA | 120ms | High= l'alimentation secteur s upply est commencé | |||||||||
23 | Émission de laser | Laser | Sortie numérique | 24VDC | 100mA | 100ms | High=Laser est émission |
